在 SOLIDWORKS Simulation 中，交互条件的设置直接决定了仿真结果的准确性。但面对“全局交互”、“零部件交互”、“本地交互”三个层级，以及“接合”、“接触”、“空闲”、“冷缩配合”、“虚拟壁”五种类型，很多工程师常常搞不清该用哪个。今天这篇文章帮你一次性理清楚。

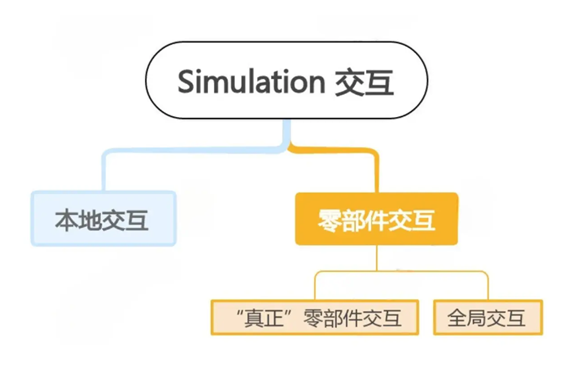

一、交互的三级结构

在 Simulation 中，交互条件用于控制零部件在仿真过程中的行为。您可以在全局级别、零部件级别或局部级别指定几何实体之间的交互。

三者的优先级关系为：

🔺 本地交互 > 零部件交互 > 全局交互

即：局部定义会覆盖全局定义，精细控制优先于粗放控制。

二、全局交互：默认的“总开关”

当我们为一个多实体零件或装配体建立静态分析算例时，在算例的特征树上会看到连接信息中的交互类型分为三种：

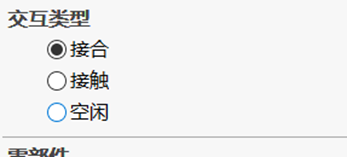

“全局交互” 用于定义算例中所有实体/零件之间的默认交互关系。

💡 效率技巧：可以根据当前模型中哪种交互类型占主导来调整全局交互，从而减少整体定义的复杂性。

举例：装配体中有 10 对交互面，其中 8 对为“接触”，2 对为“接合”。此时将全局交互定义为“接触”效率更高，因为只需要手动定义那 2 对“接合”即可。

三、零部件交互：批量处理同类型零件

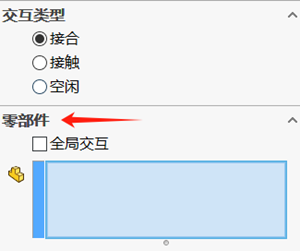

当全局交互已定义，但部分零部件的交互类型与全局不同，且这类零部件数量较多时，可以使用“零部件交互”来批量定义。

💡 效率技巧：

装配体中有 10 个零件，全局交互定义为“接合”，其中 2 个零件需要变为“接触”。此时无需逐一设置本地交互，直接通过“零部件交互”将这两个零件的交互类型定义为“接触”即可快速完成。

四、本地交互：最精细的控制

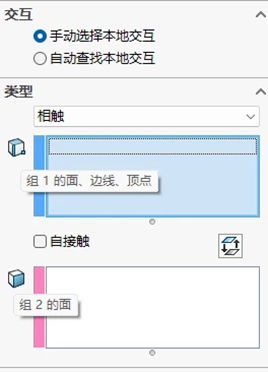

“本地交互”用于定义装配体中局部相邻面间的接触类型定义，以及部分特殊接触类型，"本地交互"不仅涵盖了"全局交互"与"零部件交互"支持的"接合"、"相触"、与"空闲"类型，还额外可定义"冷缩配合"与"虚拟壁"两种交互类型。

除此之外，在定义"接合"与"相触"时，用户可以使用更多的选项。

通常情况下，应遵循目标几何体应该更大更光顺，材料刚性更高的原则，这样更有利于计算的收敛。

接合与接触的选择原则

在定义“接合”与“接触”时，应遵循以下原则：

✅ 目标几何体应更大、更光顺，材料刚性更高——这样更有利于计算的收敛。

源与目标的自动优化

在设置“接合”交互时，Simulation 提供了 “自动切换源和目标实体以优化计算结果” 选项。该功能会让 Simulation 依据各接触节点的平均面积自动匹配“源”与“目标”——平均节点面积较小的曲面充当源实体。

"空闲"类型无论针对哪种定义方式，其性质都是相同，即所选对象相互间无任何交互关系。

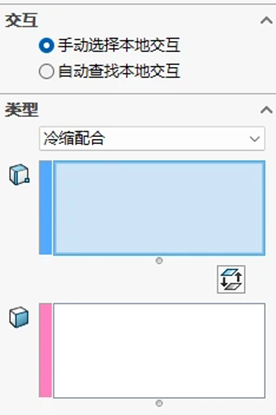

“冷缩配合”即过盈配合，该交互类型仅当所选交互几何有相互嵌入/干涉时才会使用。

典型的应用场景如通过过盈配合装配到一起的轴与轴套，如果分析装配完成后轴套的受力情况，刚可使用“冷缩配合”来处理。

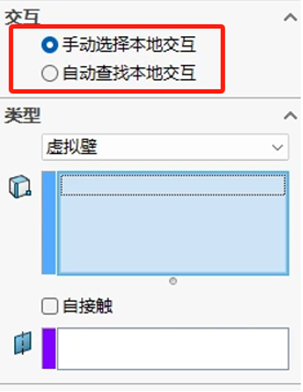

“虚拟壁”应用于模型与模型之外的大型基体有交互时使用。

如座立于地基上的设备，在分析设备时无需为地基建模，通过虚拟壁来模拟地基即可，也可用于模拟不需要建模的一些平整交互面，因此虚拟壁的目标为“基准面”此面需要提前创建好。

我们会看到，在定义本地交互时，最上方还有两个选项，即“手动选择本地交互”和“自动查找本地交互”。手动选择时，我们可以利用SOLIDWORKS中的“爆炸”功能，将零部件分离开，以便选择被遮挡的交互面。

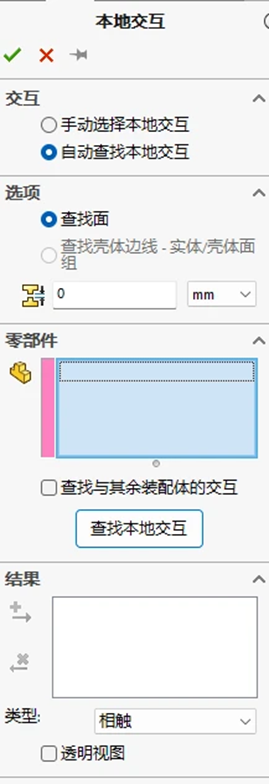

然而，面临大量本地交互需定义时，逐一手动操作显然费时低效。为此，可利用“自动查找”功能根据预设条件快速提取交互面对，然后批量创建本地交互从而提升效率。
