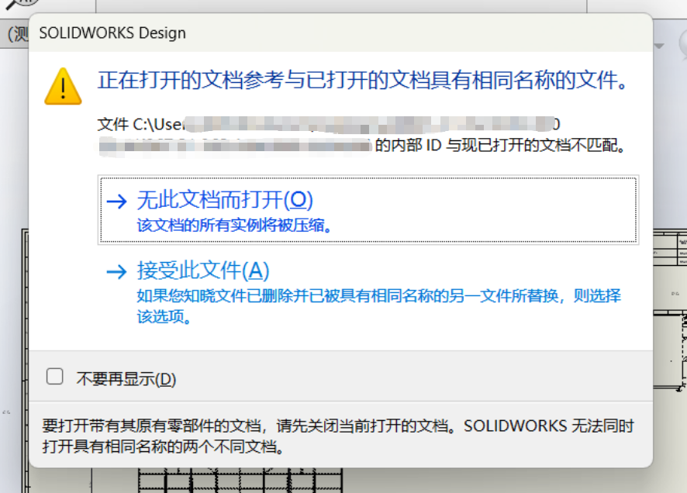

在使用SOLIDWORKS的过程中，很多工程师都遇到过打开装配体时弹出“所参考的文档具有不匹配的内部ID”的报错提示。这个报错会导致文件被压缩、无法正常打开甚至无法编辑，严重影响设计效率。今天我们就来彻底讲清楚——什么是内部ID？为什么会报错？怎么解决？

一、什么是SOLIDWORKS的“ID”？

在SOLIDWORKS中，ID是软件区分一个零部件与其他零部件的手段，分为外部ID和内部ID两种。

💡 内部ID的价值： 在复杂装配体中，可能有多个同名但版本、细节不同的零件。内部ID能帮助SOLIDWORKS精准识别正确的零部件，避免设计出错。

二、为什么会报“内部ID不符”？

1️⃣ 文件复制或重命名操作不当

通过Windows资源管理器直接复制、重命名SOLIDWORKS文件，再将新文件覆盖原文件或放在同一目录下——文件名相同但内部ID不同，SOLIDWORKS验证时就会报错。

2️⃣ 装配体结构变化未更新参考关系

删除装配体中的某个零件后，又将同名但内部ID不同的零件重新添加到原位置；或移动零部件后未及时更新装配参考。

3️⃣ 文件存储路径更改

零部件的存储文件夹被移动或重命名，而SOLIDWORKS仍按原有路径查找参考文件，可能会找到其他目录下的同名文件，进而出现ID不匹配。

4️⃣ 多人协作或版本控制缺失

多人协同开发同一项目时，不同人员在本地修改了同一装配体的零件且未及时同步，合并时极易出现内部ID冲突。

三、怎么解决？

针对SOLIDWORKS中经常遇到的内部ID不符问题，可以采取以下解决方案：

重命名相同名称的零部件，避免外部ID冲突。如果装配体文件名或零件文件名重复，可以尝试将其中一个文件重命名，以避免名称冲突。

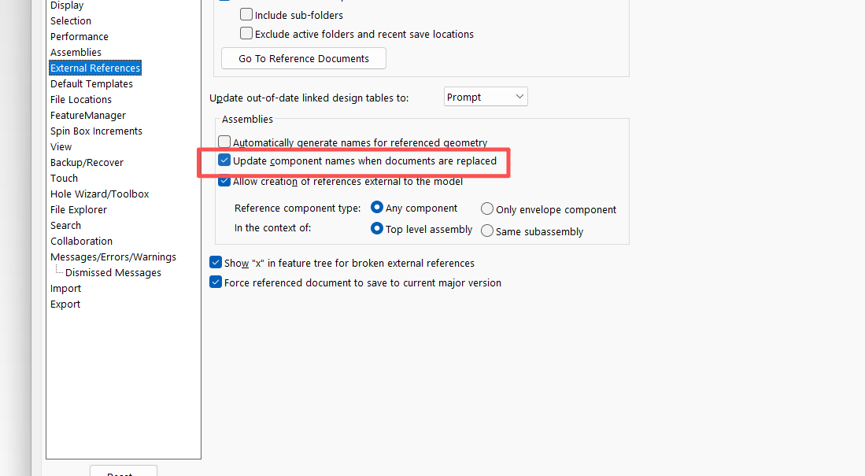

在SOLIDWORKS中的设置中勾选相关选项，使装配体的零件参考位置不会随着更新。在“工具”菜单中选择“选项”，然后在“系统选项”中选择“外部参考”，勾选“当文件被替换时更新零部件名称”选项即可。

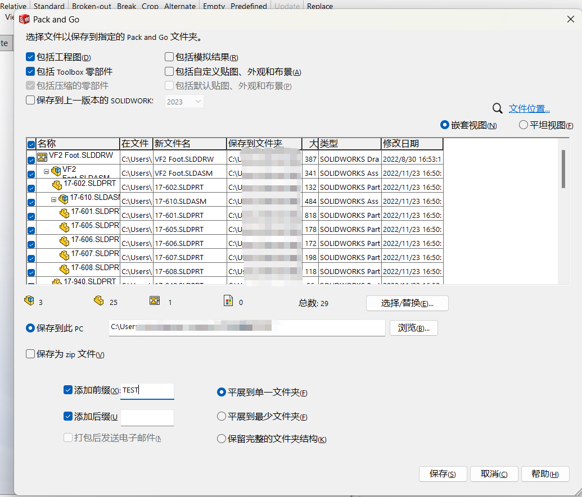

如果总装图只需文件夹B内装配体，则删除文件夹A内该装配体及其所有零部件。若两个装配体都需要，则重新打包文件夹B内该装配体，打包时需添加前缀或后缀，然后总装图重新调用打包后的该装配体。这样可以避免子装配体内零部件名相同的问题。

找到问题零件路径，重命名。然后在装配体设计树中右键问题零部件，单击替换零部件，然后解压缩。这样可以解决由于装配体的零件参考位置改变导致的问题

四、派生零件的特殊情况

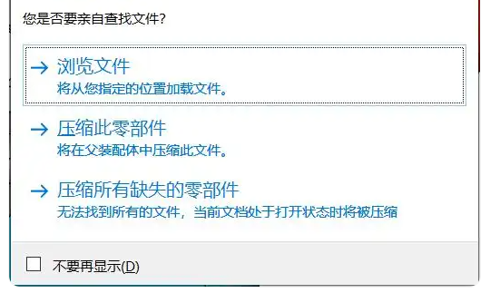

当你生成了一个派生零件，然后不小心移动或重命名了原始文件，在尝试打开派生零件时，软件会提醒没有找到外部参考文件。

此时你有两个选择：

• 找到并选择原始文件（在不同的目录中或使用了新的文件名）→ 因为内部ID匹配，外部参考将相应更新，保存零件时新的名称或路径也会一起保存。

• 选择另一个文件（通过新建或另存生成的）→ 系统会提醒内部ID不匹配，你可以选择接受或继续查找。

内部ID不匹配的核心原因是：装配体文件中记录的某个零部件的“内部ID”，与该零部件当前磁盘上文件的“内部ID”不一致了。
