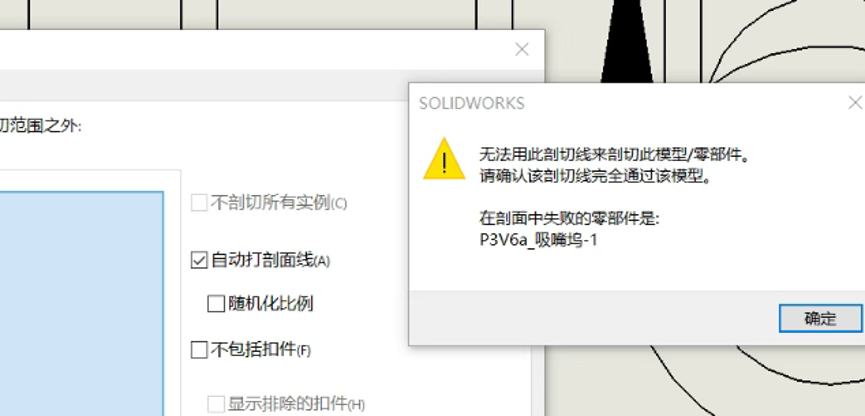

问题一：剖面视图报错——“请确认该剖切线完全通过该模型

这是装配体工程图中最高频的报错之一。根源通常在于：你画的剖切线穿过了装配体中的“空腔”或未完全穿越某个零部件的实体部分。

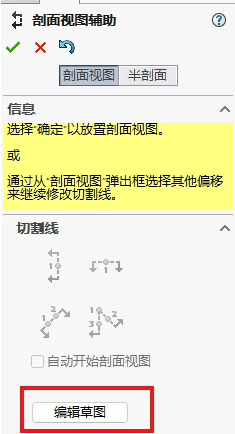

解决方法有两个思路。一是使用“断开的局部剖视图”（俗称局部剖）代替全剖，它不会因为剖切线未完全穿越模型而报错。二是在使用标准“剖面视图”时，通过“编辑草图”功能手动控制剖切线的视野范围。具体操作：放置剖面视图后不要急于打勾确认，点击左侧面板中的“编辑草图”按钮，然后拖动剖切控制线的两个端点，将剖面范围限定在你需要观察的区域内。如果一种方向还报错，别忘了尝试“切换方向”。

问题二：连续标注后边线高亮残留无法消除

在SOLIDWORKS 2024及2025版本中，如果启用了“增强的图形性能”选项，连续进行尺寸标注后，之前选中的边线高亮可能无法自动消失，会一直残留在画面上，只有关闭工程图重新打开才能消除。

解决办法：进入 工具 > 选项 > 系统选项 > 显示/性能，取消勾选“增强的图形性能”。同时可以将工程图视图品质改成“草稿品质”，进一步减少显示异常。

问题四：长零件如何优雅地“缩短”

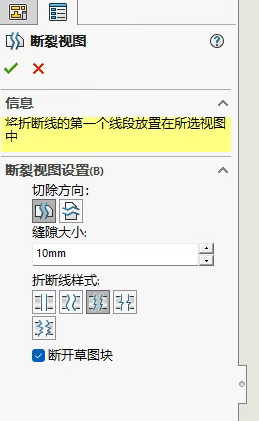

对于轴、丝杠等细长零件，使用“断裂视图”（Break View）可以在一张较小的工程图纸上以较大比例展示完整零件。操作方法：在工程视图中使用“断裂视图”创建缝隙或断裂，参考尺寸和模型尺寸仍反映实际数值。折断线的间距可在 文档属性 > 详图 中调整，以满足企业标准。
