SOLIDWORKS表格和材料明细表中的方程式

您可以使用不同的方法指定方程式的计算：

• 使用材料明细表中内置列标题的文字字串，可指定数学表达式。
• 在方程式中使用自定义属性。
• 在列标题项目的前面使用 # 符号（例如 #'PART NUMBER'）。该句法忽略计算中的非数字文字。
• 在双引号中键入不表示列标题的常规文字字串（例如 "$"）。
• 如果条件为真，IF 函数将返回一个值；如果条件为假，则返回其它值。

接下来我们以IF条件句为例，介绍一下如何使用IF语句让BOM 中的两个不同属性显示在同列中。例如：

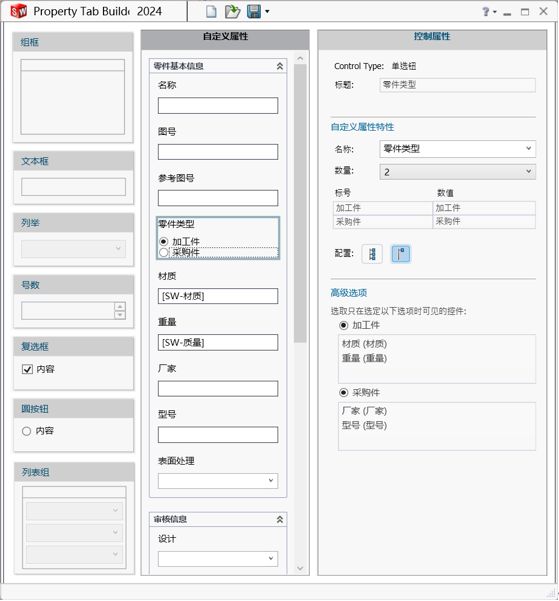

现在当零件是加工件时，需在BOM中显示材料和单件重量；当零件是采购件时，需在BOM中显示厂家和型号。我们先制作相对应的零件模板。

将该零件模板应用到软件中。

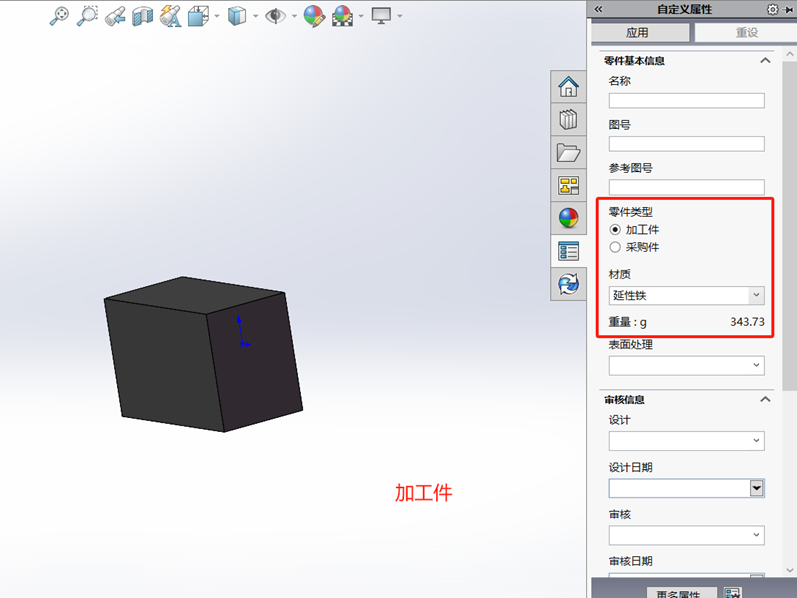

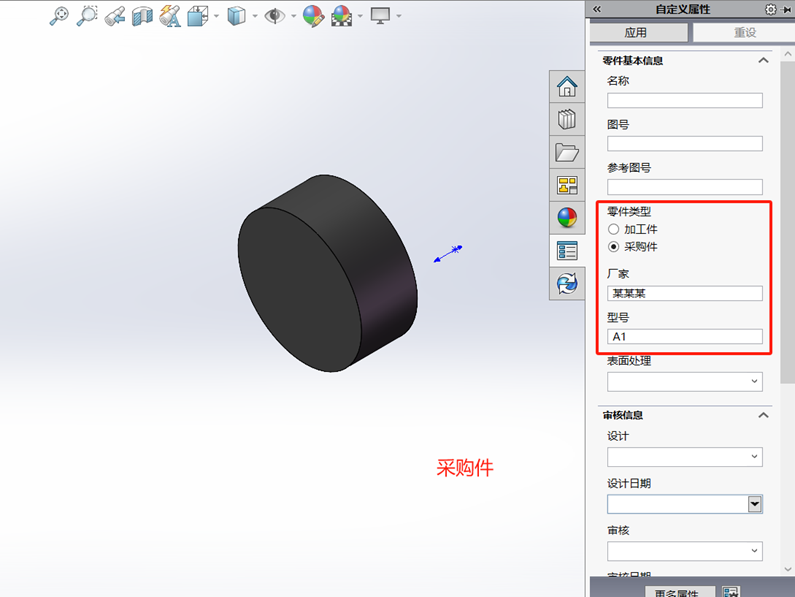

可以看到不同的零件类型会显示不同的属性。现在需要在工程图的BOM表中同一列显示两种不同的属性。

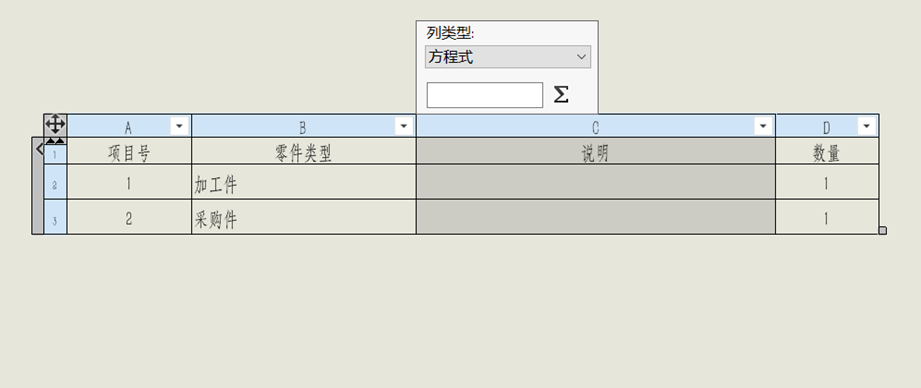

在BOM表的列类型中选择方程式。

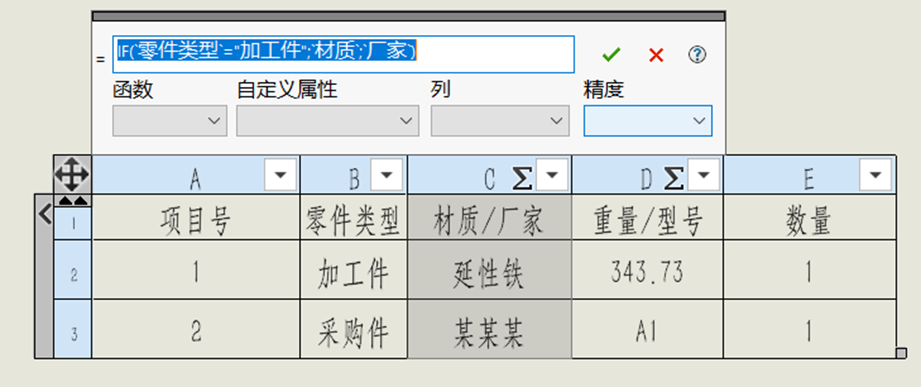

输入对应的if语句。

在本案例中，输入为：IF(`零件类型`="加工件";`材质`;`厂家`)

逻辑为：

• 判断`零件类型`="加工件"的条件是否为真
• 如果条件为真，则返回值`材质`
• 如果条件为假，则返回值`厂家`

重量/型号的设置方法相同。注：函数涉及符号需要用英文输入法输入。

这样就可以将不同属性在同一列中显示出来，且材料明细表仍是通过链接零件属性得到，而不是手动输入，保证其正确性并提高工作效率。
